Rakennuksen sisäiset vesijohdot ja viemärit

Vesijärjestelmien tasoja

kasteluvesi vesiautomaatilla

• kätevä tapa veden jakelemiseksi vesiautomaatilta on esimerkiksi käyttää kasteluletkuja ja letkuliittimiä. Myös pikaliittimet ovat nykyään niin hyviä, että niihin voi luottaa – ja se helppokäyttöisyys

• letkua kannattaa säilyttää kiepillä (seinällä letkutelineessä tai letkukärryissä kelalla)

• käytännölliseksi on osoittautunut seinähanan asentaminen automaatin lähelle. Hanasta voi veden tulon sulkea kätevästi ja pikaliitintekniikkaa hyödyntämällä käyttää aina sopivan pituista letkua

pesuvesijärjestelmä letkuilla

• edellä olevaa systeemiä voi kehittää rakentamalla pesupaikan – kasvojen tai astioiden pesuun.

veden lämmitys paikallisella vedenlämmittimellä

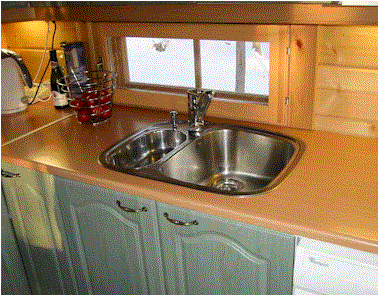

 tiskipöytä tai pesuallas viemäröinti imeytyskaivoon tai läheiseen kivikuoppaan

Suihku

• painovoimalla ja käsipumpulla

• automaattinen

Talousvesijärjestelmä


Klikkaamalla kuva isommaksi

•  rakennuksen vesiputkiston suunnittelu ja rakentaminen alkaa pumpulta. Vesi johdetaan pumpulta jakotukkiin, josta vedetään haarat eri käyttöpisteille. Putkivedot on vedettävä (rakentamismääräykset, vakuutusyhtiöt) suojaputkessa tai ainakin niin, että kaikki liitokset ovat näkyvissä (se on: näkyvissä tai helposti avattavan kannen takana vaihdettavissa)

• mikäli järjestelmässä on myös lämminvesi, on sille tietenkin asennettava oma jakotukkinsa ja vedettävä omat putkensa lämminvesivaraajasta asti

• vesijohtojen kulku tulee suunnitella siten, että verkosto voidaan tarvittaessa tyhjentää (esim. jos mökki jätetään talveksi kylmilleen). Tyhjennyshaara ja –venttiili on asennettava verkoston alimpaan kohtaan. Verkostoon ei myöskään saa suunnitella tai asentaa ”pusseja” eli paikkoja, joista vettä ei voi tyhjentää.

Putket

PEX-putket

• nykyään yleisimpänä vesijohtomateriaalina käytetään PEX-putkea (ristisilloitettu polyeteeniputki) suojaputkessa

• putkea saa 25 M:n ja 100 m:n kiepeissä eli siitä saa kätevästi aina yhtenäisen, riittävän pitkän putken liittimeltä toiselle – ilman hukkapaloja. PEX-putki on myös helppoa työstää ja sen saa taivutettua melko pienellekin kaarelle

• syöttöjohto on yleensä halkaisijaltaan 18 mm ja jakojohdot 15 mm. Kalustejohdot ovat yleensä 15 (tai 12 mm)

• liitännät tehdään puserrusliittimillä

• PEX-putki on melko äänetön eikä se ole kovin arka jäätymiselle

kupariputket

• kupariputkea on kolmea päätyyppiä; kovakupariputket kankina, pehmeä, hehkutettu kupariputki kiepeissä ja pehmeä, muovipinnoitettu, hehkutettu kupariputki kiepeissä

• kupariputkiliitokset tehdään joko juottamalla tai puserrusliittimillä

• syöttöjohto ovat yleensä halkaisijaltaan 15 tai 18 mm, jako- ja kalusteiden kytkentäjohdot 12 mm (kytkentäjohdot myös 10 mm)

• liian pienessä kupariputkessa virtausnopeus voi kasvaa niin suureksi, että syntyy ääntä ja putki alkaa kulua. Kupariputki halkeaa jäätyessään

•  jotkut tekevät putkistoja vielä sinkitystä putkesta kierreosin, mutta suuret putkidimensiot, järjestelmän kankeus, vuotoriskit ja työläys ovat jättämässä tämän materiaalin vain erikoistapauksiin

liitokset

• PEX-putket liitetään puserrusliittimillä – joko helmiliitoksin tai PEX-putkia varten erityisesti kehitetyllä puserrusmenetelmällä (oma työkalunsa).

• kupariputket liitetään joko puserrusliittimillä tai juottamalla käyttäen erityisiä kapillaariosia

• vesikalusteet; aivan normaalit kalusteet

Sisäviemärit

 putket

•  viemärit tehdään muoviviemäreistä. Viemäriputkijärjestelmä käsittää erittäin laajan valikoiman eri pituisia putkia, kulmia, käyriä, haaroja, supistuksia yms. Järjestelmään kuuluu myös erikoisosia kuten puhdistusluukku, tuuletusputken hattu, alipaineventtiili jne jne

• liitännät ovat yleensä 50 (pesualtaan viemäröinti) tai 75 mm ( tiskipöydän ja lattiakaivojen viemäröinti) putkea. WC-istuimen viemärin on oltava ha110 mm. 32 mm:n viemäriä käytetään pesukoneen ja kuivakaivon viemärivesien siirtämisessä varsinaiseen viemäriin.

• pohjaviemäri on normaalisti halkaisijaltaan 110 mm (tai 160 mm, jos viemäröitävää on normaalia enemmän)

• viemärit liitetään aina toisiinsa niin, että – virtaussuunnassa – edellinen osa asennetaan seuraavan sisään (tiiviisti) eikä halkaisija saa pienentyä missään vaiheessa – virtaussuunnassa

• 90 asteen liitännät ja suunnanmuutokset on tehtävä 45 asteisista osista tai kaariosin eli siten, että kulma ei tule liian jyrkäksi

• pystyviemäri ei saa liittyä suoraan vaakaviemäriin, vaan se on ensin muutettava vaakaviemäriksi ja vasta sitten liitettävä vaakaviemäriin (eo tavalla)

• pohjaviemärille on rakennettava kunnollinen soraperustus tai se on ripustettava rakenteisiin niin, ettei viemäri pääse missään vaiheessa painumaan

• pohjaviemärin on oltava koko matkan kallistettu kaivoihin päin. Sopiva kallistus on 1 % ( 1 cm metrin matkalla)

•  viemäri on tuuletettava asentamalla tuuletusviemäri linjan päähän. Jos linjassa on vain pesuallas, voidaan korvausilman saanti hoitaa myös alipaineventtiilillä. Se ei kuitenkaan poista edellytystä tuulettaa pääviemäri.

Vesilukot ja lattiakaivot

• vesilukon (”hajulukon”) tarkoitus on estää pahanhajuisten viemärikaasujen pääseminen huoneilmaan. Vesilukkoja on periaatteessa kahta tyyppiä; pullovesilukko (helpompi puhdistaa, mutta soveltuu isomman virtausvastuksensa takia pienemmille vesimäärille kuten pesualtaalle) ja S-vesilukko (tyypillisesti tiskialtaassa)

•  lattiakaivoja on peruskäytössä kolmea eri tyyppiä; vaakakaivo, joka on yleisin käytetty lattiakaivo pientaloissa (75 mm:n viemäri lähtee vaakasuoraan), pystykaivo, joka on muutoin samanlainen, mutta, jossa viemäri lähtee suoraan alas, ja kuivakaivo, jota käytetään apukaivona esimerkiksi suihkutilan viemäröimisessä. Kuivakaivon viemärivedet johdetaan aina tavalliseen lattiakaivoon tai muuhun vesilukolliseen viemärikalusteeseen. Sen viemäri on 32 mm.

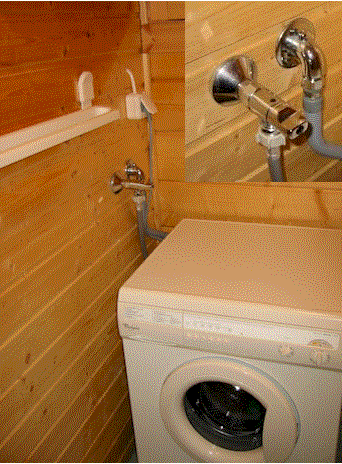

Pesukoneen viemäröinti


Klikkaamalla kuva isommaksi

• pyykin- ja astianpesukone voidaan viemäröidä joko pesualtaan pohjaventtiilin ja vesilukon väliin asennettavaan viemäröintiyhteeseen tai (erityisesti kerrostaloissa ja jälkiasennuksissa) lattiakaivoon suoraan poistoletkulla

• kaluste liitetään yleensä ko. tilanteeseen tarkoitetulla viemäröintitiivisteellä viemäriin
